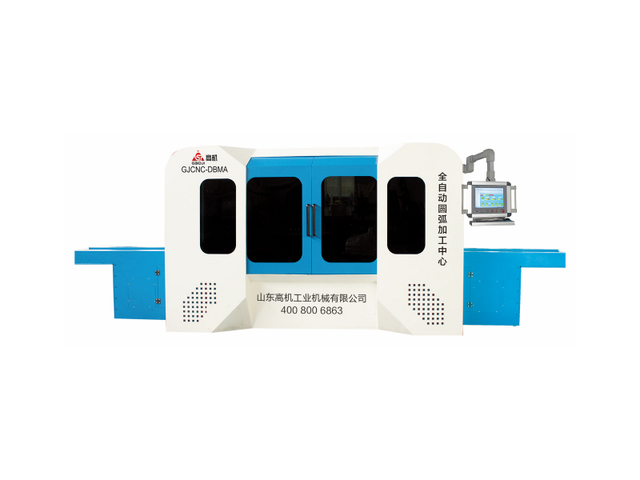

全自動圓弧加工中心
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
產品描述
參數
- 主要技術參數
1、銅排加工規格要素
a)銅排有方邊、圓邊兩類銅母線。（主要針對圓弧母排）
b)自動加工允許長度：300-6000mm（單機為6000mm，如果連接自動線需要考慮前后設備距離）；手動加工允許長度：120-6000mm（加工120mm，對于寬度與R角有限制）
c)寬度：30-200；
d)厚度：3-15mm；
2、可加工的規格
具體設備參數見表1、表2：
|
序號 |
名稱 |
規格 |
備注 |
|
1 |

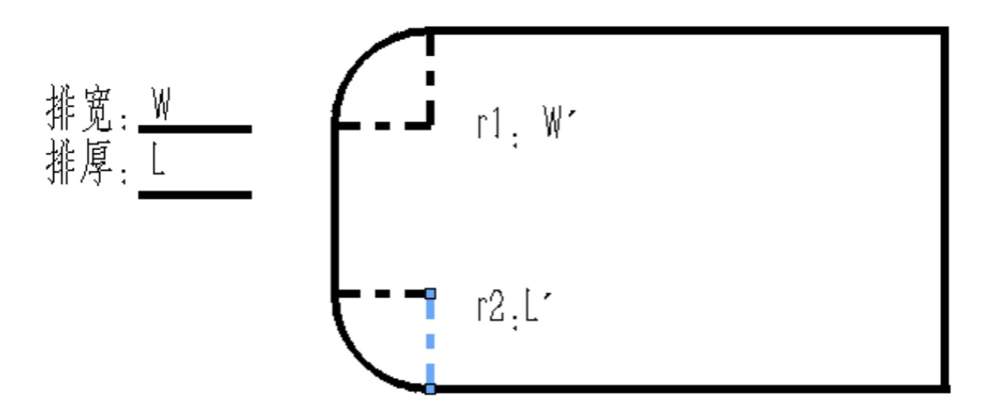

倒小圓角 |
|
|
|
2 |

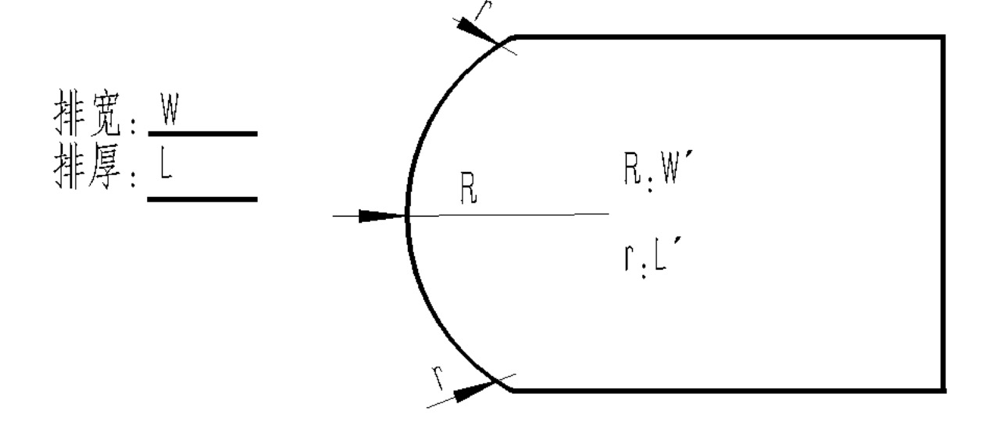

倒大圓角 |
|
|
|
3 |

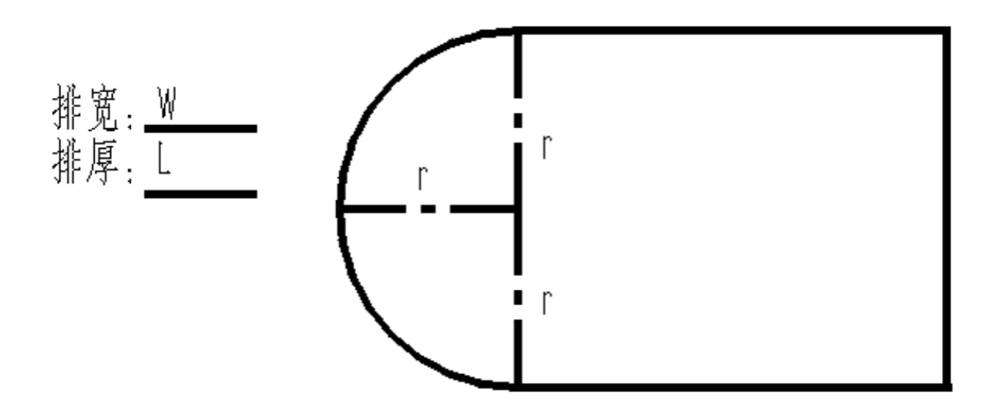

倒超大圓角 |
 |
|
|
4 |

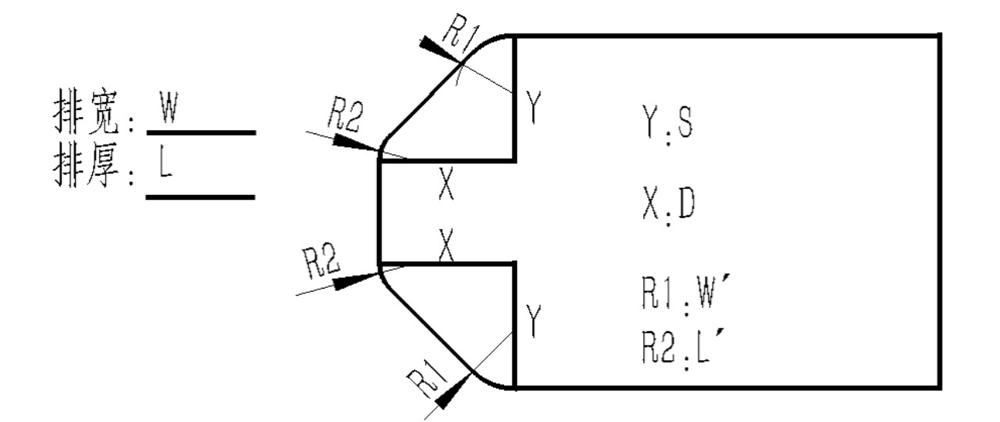

倒直線角 |
 |
|
|
5 |

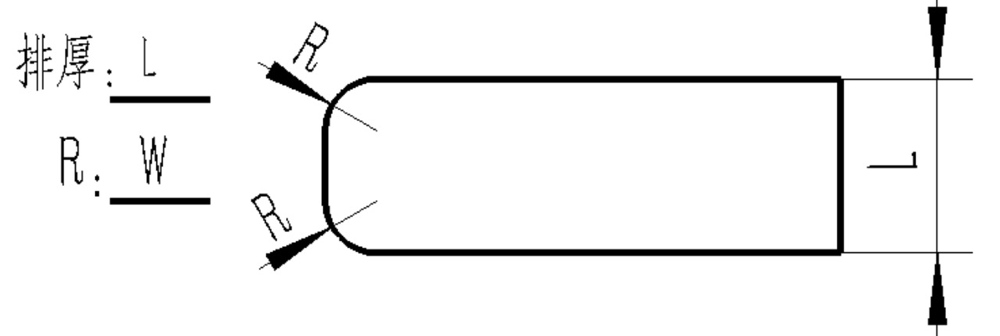

倒直角邊 |
 |
|
表1
全自動圓弧加工中心，主要對母線排銑圓角、大圓角、直線角等銑角功能。根據母線排規格型號要求，顯示屏輸入數據，自動生成程序代碼傳輸給設備，根據程序要求先加工前端圓弧，加工完成后傳送到另一個銑刀加工后端圓弧，與此同時又開始加工第二根銅排的前端圓弧，這樣來完成多根銅排的連續加工，工作簡單，加工完成的母線排圓弧外型美觀、實用。
|
|
項目 |
單位 |
規格 |
|
主軸參數 |
主軸電機功率 |
KW |
2×5.5 |
|
主軸額定轉速 |
轉/分 |
4500 |
|
|
主軸最大扭矩 |
N·M |
35 |
|
|
主軸刀柄 |
|
BT40 |
|
|
刀具參數（直徑） |
mm |
60 |
|
|
X、Y軸參數 |
X軸行程 |
mm |
350 |
|
Y軸行程 |
mm |
250 |
|
|
伺服功率 |
KW |
4×1.5 |
|
|
X、Y軸額度定位速度 |
mm/min |
15000 |
|
|
定位精度 |
mm |
0.03 |
|
|
獨立刀庫 |
個 |
2 |
|
|
刀庫 |
刀具 |
把 |
6把/個 |
|
液壓壓力 |
Mpa |
15 |
|
|
主機參數 |
機器總功率 |
KW |
27.3 |
|
機器占地面積 |
mm |
6100×3600 |
|
|
機器重量 |
kg |
5300 |
表2
二、主要性能特點
1）該設備主要用于對圓弧母排的排頭截面圓弧加工。
2）加工的形狀按系統內置圖形加工（特殊要求可定制）。
使用的程序為我公司開發的鑲嵌式圖形自動編程程序，實現編程自動化。無須懂得各種代碼,也無須會使用普通加工中心.只須對照圖形填寫幾個參數，設備即可自動生成機器代碼，減少人工編制代碼時間，杜絕人工編制代碼出現錯誤的可能性。
3）夾具采用自動對中技術,使壓頭能更好的壓在合理受力點上。
4）壓頭使用液壓操作,使工件更穩定,加工表面效果更好
5)刀具采用國際標準的BT40刀柄,換刀簡單,鋼性好,精度高。
6)該機器使用高精度滾珠螺杠與直線導軌，保證高精度，高效率。
使用的系統部件為國內外知名品牌，使用壽命長，保證質量。

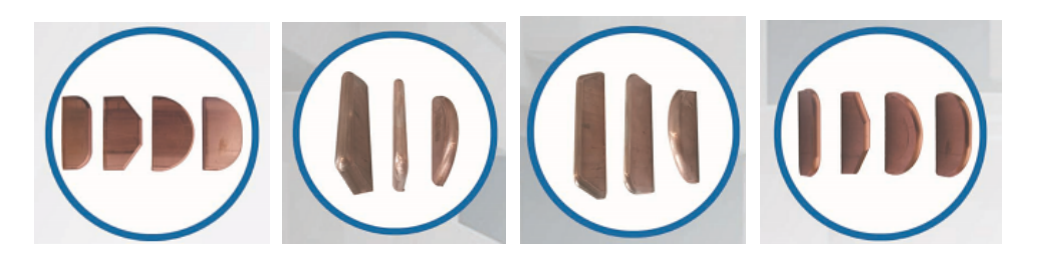

7)該機器加工的母排外觀漂亮,無尖端放電,縮小柜體節約空間,大大減少銅材的使用量。
三、主要配套模具清單
刀具： 個
刀柄： 個
